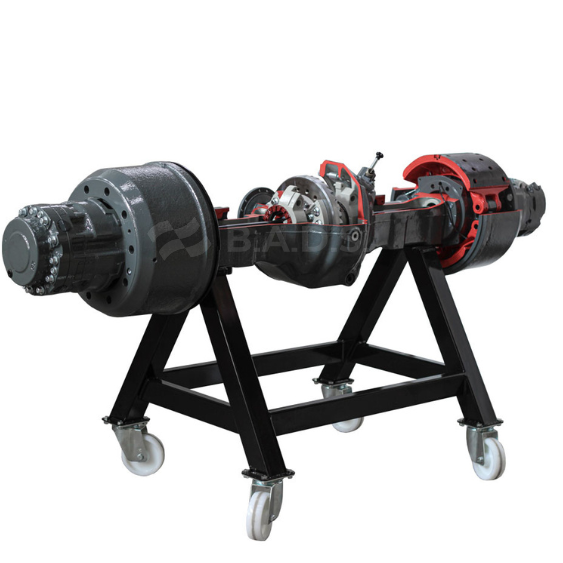

Sunkvežimio galinės ašies pjūvio mokomasis treniruoklis be blokuojamo diferencialo AE411199M

Pjūvio modelis atskleidžia sunkvežimio galinės ašies vidaus struktūrą. Jame matomos visos pagrindinės dalys: kūginė pavara, diferencialas (planetiniai ir palydiniai krumpliaračiai), pusašiai, reduktorius, planetinė pavara stebulėje, būgniniai stabdžiai ir dviguba oro stabdžių sistema. Modelis sumontuotas ant tvirto stovo su ratukais – lengvam perkėlimui ir demonstravimui.
Pagrindiniai privalumai:
Matomas visos galinės ašies mazgas – nuo perdavimo krumpliaračių iki stabdžių.
Leidžia praktiškai demonstruoti diferencialo veikimą, galios paskirstymą ir skirtingą ratų sukimosi greitį.
Įrengti matomi stabdžių mechanizmai ir dviguba oro stabdžių sistema su rankiniu valdymu.
Puikiai tinka profesiniam ir techniniam mokymui, suteikia aiškų vaizdą apie sudėtingus mechanizmus.
Tvirta konstrukcija, mobilus stovas, pritaikytas keliems studentams vienu metu.
Techniniai duomenys:
Matmenys: 2350 x 950 x 1050 mm
Svoris: apie 700 kg
Sudedamosios dalys: kūginė pavara, diferencialas, pusašiai, reduktorius, planetinė pavara, būgniniai stabdžiai, oro stabdžių sistema
Montavimas: ant stovo su ratukais
