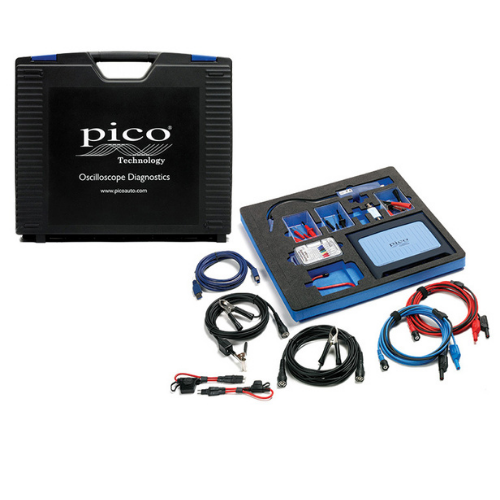

PicoScope 4225A 2ch standard kit with case and foam

PicoScope 4225A is a 2-channel diagnostic oscilloscope for automotive workshops, designed for capturing and analyzing electrical signals. The Standard Diagnostic Kit includes the oscilloscope, measurement accessories, and a protective case with a foam insert. Key information and technical specifications Number of channels: 2 Bandwidth: 20 MHz Resolution: 12 bits (up to 16 bits enhanced) Sampling rate: up to 400 MS/s Memory: 250 million samples, waveform buffer up to 10,000 waveforms Input ranges: ±50 mV to ±200 V Inputs: floating – suitable for non-grounded measurements Connector: PicoBNC+ with automatic probe recognition and LED indication Probe power supply: directly from the oscilloscope (no separate batteries required) Signal verification: ConnectDetect confirms good contact with the measurement point Data analysis: integrated filters, frequency measurement, waveform comparison Serial signal analysis: CAN, LIN, FlexRay, I²C, SPI, and others Software: PicoScope and PicoDiagnostics with guided tests Scope of supply: PicoScope 4225A, measurement leads and probes, protective case with foam insert.

Svarbiausia informacija ir techniniai duomenys

Kanalų skaičius: 2

Juostos pralaidumas: 20 MHz

Skiriamoji geba: 12 bitų (iki 16 bitų padidinta)

Mėginių ėmimo dažnis: iki 400 MS/s

Atmintis: 250 mln. mėginių, iki 10 000 bangos formų buferis

Įėjimo diapazonai: ±50 mV – ±200 V

Įėjimai: plaukiojantys („floating“) – tinkami neįžemintiems matavimams

Jungtis: PicoBNC+ su automatiniu zondų atpažinimu ir LED indikacija

Zondų maitinimas: tiesiogiai iš osciloskopo (nereikia atskirų baterijų)

Signalo patikra: „ConnectDetect“ – patvirtina gerą kontaktą su matavimo tašku

Duomenų analizė: integruoti filtrai, dažnio matavimas, bangų palyginimas

Serijinių signalų analizė: CAN, LIN, FlexRay, I²C, SPI ir kt.

Programinė įranga: PicoScope ir PicoDiagnostics su vedamais testais

Komplektacija: PicoScope 4225A, matavimo laidai ir zondai, dėklas su putplasčio įdėklu.
