Automotive 8-channel Professional Diagnostic Kit PicoScope 4823, PQ184, Pico technology
PQ184 is a professional 8-channel diagnostic kit designed for comprehensive analysis of electrical and electronic signals in automotive and other vehicle applications. The kit is based on the high-resolution PicoScope 4823 oscilloscope, enabling simultaneous capture and analysis of up to eight signals in demanding workshop conditions.
The eight analogue channels allow advanced system diagnostics, including V6/V8 camshaft timing, VVT systems, fuel injection and ignition circuits, as well as analysis of CAN, CAN FD, LIN and FlexRay communication buses. The 256 MS deep memory enables long-duration signal capture and reliable detection of intermittent faults.
The kit is compatible with PicoScope Automotive software.
Technical information:
Bandwidth: 20 MHz
Sampling rate: up to 80 MS/s
Resolution: 12 bits (up to 16 bits enhanced), memory: 256 MS
Input ranges: ±10 mV – ±50 V
Power supply: via USB from the PC

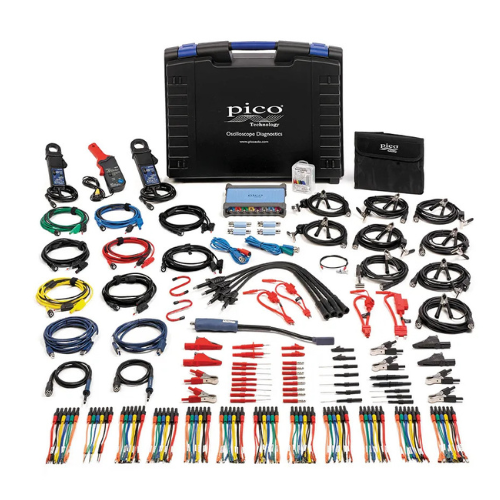

Kit contents: PicoScope 4823 oscilloscope module, professional test leads and probes, current clamps, ignition diagnostic accessories, USB cables, and a heavy-duty carry case with foam inserts.
Aštuoni analoginiai kanalai suteikia galimybę atlikti sudėtingą sisteminę diagnostiką, įskaitant V6/V8 variklių skirstymo fazių sinchronizaciją, VVT sistemas, kuro įpurškimo ir uždegimo grandines bei CAN, CAN FD, LIN ir FlexRay ryšio magistralių analizę. 256 MS gili atmintis leidžia fiksuoti ilgos trukmės signalus ir aptikti trumpalaikius trikdžius.
Rinkinys suderinamas su PicoScope Automotive programine įranga.
Techninė informacija:
Juostos pralaidumas: 20 MHz
Mėginių ėmimo dažnis: iki 80 MS/s
Skiriamoji geba: 12 bitų (iki 16 bitų padidinta), atmintis: 256 MS
Įėjimo diapazonai: ±10 mV – ±50 V
Maitinimas: per USB iš kompiuterio
Komplektacija: PicoScope 4823 osciloskopo modulis, profesionalūs matavimo laidai ir zondai, srovės spaustukai, uždegimo diagnostikos priedai, USB laidai bei tvirtas transportavimo dėklas su putplasčio įdėklais.
